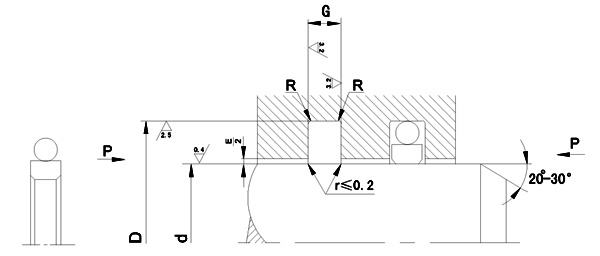

| 軸用格來圈 規(guī)格和溝槽尺寸 | |||||
| Df8 | DH9 | G+0.15 | Rmax | E | |
| 0-20 MPa | 20-40 MPa | ||||
| 4 | 8.9 | 2.2 | 0.3 | 0.4-0.2 | 0.2-0.1 |
| 5 | 9.9 | ||||
| 6 | 10.9 | ||||
| 7 | 11.9 | ||||
| 8 | 15.5 | 3.2 | 0.5 | 0.6-0.3 | 0.3-0.1 |
| 10 | 17.5 | ||||
| 12 | 19.5 | ||||
| 14 | 21.5 | ||||
| 16 | 23.5 | ||||
| 18 | 25.5 | ||||
| 19 | 30 | 4.2 | 0.7 | 0.3-0.2 | |
| 20 | 31 | ||||
| 22 | 33 | ||||
| 25 | 36 | ||||
| 28 | 39 | ||||
| 30 | 41 | ||||
| 32 | 43 | ||||
| 35 | 46 | ||||
| 36 | 47 | ||||
| 38 | 53.5 | 6.3 | 1.2 | 0.6-0.4 | 0.4-0.2 |
| 40 | 55.5 | ||||
| 42 | 57.5 | ||||
| 45 | 60.5 | ||||
| 50 | 65.5 | ||||
| 56 | 71.5 | ||||
| 60 | 75.5 | ||||
| 63 | 78.5 | ||||
| 65 | 80.5 | ||||
| 70 | 85.5 | ||||
| 75 | 90.5 | ||||
| 80 | 95.5 | ||||
| 85 | 100.5 | ||||
| 90 | 105.5 | ||||
| 100 | 115.5 | ||||
| 105 | 120.5 | ||||
| 110 | 125.5 | ||||
| 115 | 130.5 | ||||
| 125 | 140.5 | ||||
| 130 | 145.5 | 0.8-0.4 | |||
| 140 | 155.5 | ||||
| 160 | 175.5 | ||||
| 190 | 205.5 | ||||
| 200 | 221 | 8.1 | 1.5 | 1.0-0.6 | 0.6-0.4 |
| 210 | 231 | ||||
| 220 | 241 | ||||
| 230 | 251 | ||||
| 250 | 271 | ||||
| 256 | 280.5 | 8.1 | 1.5 | 1.0-0.6 | 0.6-0.4 |
| 260 | 284.5 | ||||
| 290 | 314.5 | ||||
| 320 | 344.5 | ||||
| 360 | 384.5 | ||||
| 370 | 394.5 | ||||
| 400 | 424.5 | ||||
| 410 | 434.5 | ||||
| 420 | 444.5 | ||||
| 430 | 454.5 | ||||
| 440 | 464.5 | ||||
| 450 | 474.5 | ||||
| 460 | 484.5 | ||||
| 470 | 494.5 | ||||
| 480 | 504.5 | ||||
| 490 | 514.5 | ||||
| 500 | 524.5 | ||||
| 510 | 534.5 | ||||
| 520 | 544.5 | ||||
| 530 | 554.5 | ||||
| 540 | 564.5 | ||||
| 550 | 574.5 | ||||
| 560 | 584.5 | ||||
| 600 | 624.5 | ||||
| 610 | 634.5 | ||||
| 620 | 644.5 | ||||
| 630 | 654.5 | ||||
| 640 | 664.5 | ||||
| 650 | 678 | 9.5 | 2 | 1.2-0.8 | 0.8-0.5 |
| 660 | 688 | ||||
| 670 | 698 | ||||
| 680 | 708 | ||||
| 690 | 718 | ||||
| 700 | 728 | ||||
| 710 | 738 | ||||
| 750 | 778 | ||||
| 800 | 828 | ||||
| 850 | 878 | ||||
| 900 | 928 | ||||
